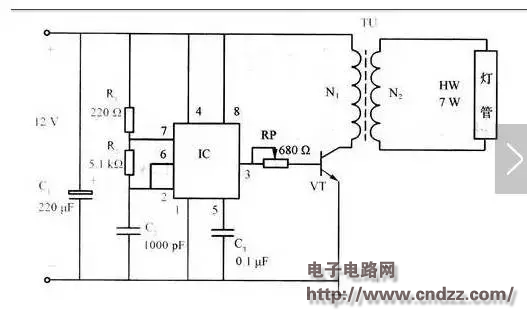

TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑
“1”，0V等价于逻辑“0”，这被称做TTL(晶体管-晶体管逻辑电平)信号系统，这是
是个人运算机上的通讯接口之一，由电子工业协会(ElectronicIndustries
(DB-9)或是25个接脚(DB-25)的型态显现，一样个人运算机上会有两组RS-232
两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多
采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线通信网络中一样采用的是主从通信方式，即一个主机带多个
如果把信号反相，然后同时传送反相的信号和原始信号，就叫做平稳信号。平稳信号
送入差动放大器，原信号和反相位信号相减，得到加强的原始信号，由于在传送中，
两条线路受到的干扰差不多，在相减的过程中，减掉了一样的干扰信号，因此更加抗
ULN2003的每一对达林顿都串联一2.7K的基极电阻，在5V的工作电压下它能与TTL
ULN2003工作电压高，工作电流大，灌电流可达500m,并且能够在关态时承担50V的
五、单片机最小系统：单片机以及周围的时钟电路和复位电路称为单片机的最小系统
3）开关量输出信调理：6个固态继电器和8个继电器，可以被任何一路信控制和驱动,
实际上，电子工程师就是将一堆器件搭在一起，注入思想程（序），完成原先的这些器件分
离时无法完成的功能，做成一个成品。所需要的技能越高、功能越复杂、成本越低、市场上
对相应的东东的需求越大，就越成功。这就是电子工程师的自身的价值。从成本到产品售出，
之间的差价就是企业的追求。作为企业的老板，是在市场上去寻找这样的应用；对电子工程
一定的构思原则（成本最低、可靠性最高、电路板最小、功能最强大等）在最短的时间内完
成。最短的时间，跟电子工程师的熟练程度、工作效率和工作时间直接有关。这就是电子工
51系列单片机现在看来，只能做一些简单的应用，说白了，这个芯片也就是做单一的一件
事情，做多了，不如使用arm来做；还可以在arm上加一个操作系统，程序既可靠又容易
最近三星的arm受到追捧，价格便宜，以太网和USB的接口也有，周立功的开发系统也便
宜，作为学习ARM的产品来说，该是最好的；作为工业级的控制，是不是合适，在网友
中有不同的看法和争议。本公司使用atmelARM91系列开发的1个室外使用的产品，在北
京室外使用，没有任何的通风和加热的措施，从去年的5月份到现在，运行情形良好。已经
但对于初学者来说，该从51着手，一方面，51还是入门级的芯片，作为初学者练手还是
比较好的，可以将以上的概念走一遍；很多特别的单片机也是在51的核的基础上增加了一
再说了，哪个老板会将ARM级别的开发放在连51也没有学过的新手手中？在51上面去
做复杂的并行扩展是没有必要的，比如，扩展/O口和A/D、D/A等等，可以直接买带有
A/D、D/A的单片机；或者直接使用ARM,它的/O口线c接口的芯片一，
市面上一些比较古老的书籍中还有一些并行扩展的例子，如：RAM、EPROM,A/D、D/A
等，我觉得已经没有必要去看了，知道历史上有这些一回事就行了；这知识，是所有产品
他想，这么舒服的享受，我要献给国王，让他也能得到享受。于是他兴冲冲地到了王宫，
将他的宝贵体会献给了国王。我现在就象这个农民，把自己认为很宝贵的体会献给大家。
实际上，51单片机核心外围电路是很简单的，一个单片机+一个看门狗+一个晶振+2个磁
作电压、封装等。Max系列和DS系列，还有MP公司的，种类很多，一样只需要有最基
本的功能可以了；原先我使用max691,但是max691比较贵，因为它有电池切换功能，
后来新设计电路板，都采用call61了。很早以前的电路设计中，现在可能还有人使用，
容易受到干扰；没有看门狗电路是不行的，当程序跑飞时.，回不来了，死在那里。■■
容易在网络上找到，通常使用百度搜索可以了；看见有PDF的字样,点击下载；使用
网际快车flashget下载也是最好的；这些资料通常是pdf格式的文件,所以，还需要一个
实际上，有了百度和其它的搜索引擎，很方便下载到这些芯片的资料，比光盘还方便，不需
单片机和单片机抗干扰能力是不一样的。如果你的产品是工作在干扰比较大的环境，可以试
试选用不同品牌的单片机；原先我在一个光电所，做YAG激光治疗机的控制部分，脉冲激
光机的电源放电的时候，能量是很大的，在采取了所有能够想到的光电隔离等措施之后，还
是不行；后来，选用了intel的8031,可以了。小声的说：当时的philips的单片机抗干扰
性能是最差的，可能跟Philips主要是用在民用领域有关。现在不知道怎么样了，有人知道
3.晶振：一样选用11.0592M,因为可以准确地得到9600波特率和19200波特率；也可以
使用36.864M,这个频率是1.8432M的20倍，看别人的电路板上用过，我也没有用到。这
2种晶振很容易买到，价钱跟12M的一样。书上说，12M的晶振也能得到9600的波特率，
但是，实际用的时候，会每隔一段时间出错一次，好像累积误差一样，比较惊奇。
即使你的单片机系统不使用RS232接口，也可以做一个Rs232,留着做测试，或者预留等等,
没有坏处。除非你的单片机系统的口线pf,可以在有些书找到什么晶振频率对应什么容量的磁片电容，但
是，我都是随便拿来使用，反正在11.0592M下，都没有问题；如果你用到了更高的频率，
1.查看门狗的复位输出，可能的话在电路板加一个LED,下拉，这样看起来就更方便；
2.查单片机，看看管脚有没有问题；一样编程器能够将程序写入，说明单片机是好的；最
好手头准备一个验证过的单片机，内部有一个简单的程序，比如，在某个口线秒占空比的方波等，可以使用万用表测量。加一句：设计产品时，要在关键的地方：
电源、串口、看门狗的输出和输入、/O口等加不同颜色的LED指示，便于调试；作为批量
3.再查磁片电容，有些瓷片电容质量不行，干脆换了；顺便说一下，换器件最好使用吸锡
带，将焊盘内的锡吸干净，再将器件拔出，这样不会伤害焊盘内的过孔；再将新的瓷片电容
保证实用。如果程序里面有一些例程，是已经经过测试可以拿来就用的；实际上是我早年
的一些产品的程序的一部分；不好意思，都是汇编的。写的时间只有周末会多一些，可以
坊间有一些参考书，准备今天上午到北京中发市场转了一圈，我记得以下参考书目
有了这些就基本够用了；其它的很多都是资料的翻译；如果英文不好，可以看看；英文好的
话，可以不必了，省电钱买开发系统和编程器、开发板什么的，需要什么资料直接下载PDF
要想成为电子工程师，需要宽带，在家里安装包月的adsl或者长宽，绝对值得。
除了单片机作为控制器的核心外，作为一个产品，由很多东西构成；所以，在讲系统之前，
先将这些零零碎碎的东西一并交待。就好像一栋房子，有各种各样的构件组成，下面的这些
74系列的芯片是古老的一族，大部分的芯片现在均已不用了，但是，实际上，在目前的系
由于集电极开路门可以外接高电压，可以最高到DC30V,电流最大到39mA,通常我用它
驱动8字数码管和继电器等大电流的负载；开路门内部结构是达林顿管的，输出的逻辑是正
就是输出既不是高电平，也不是低电平，而是高阻抗的状态；在这种状态下，可以多个芯
d.这时，你所需要输出的数据就锁存在On上了，输入的数据在变化也影响不到输出的数
据了；实际上，单机现在在忙着干别的事情，串行通信、扫描键盘……单机的资源有限
在单机按照RAM方式进行并行数据的扩展时，使用movx@dptr,A这条指令时，这些时
后面的表格中还有需要时间的参数，你不需要去管它，因为这些参数都是几十ns级别的，
对于单机在12M下的每个指令周期最小是lus的情形下，完全可以实现；如果是你自己
741s573跟74LS373逻辑上完全一样，只不过是管脚定义不一样，数据输入和输出端各在一
双向数据接口，通常在SA板卡上可以看到；早期的51系统中，为了扩展RAM、eprom、
它的内部结构也是■顿的，专门用来驱动继电器的芯片，甚至一片内部做1-个消线圈
右，耐压BVCEO约为36V。用户输出口的外接负载可根据以上参数估算、。采用集电极开
等外接控制器件，也可直接驱动低压灯泡。经常在工控的板卡中见到这个芯片.有个完全
一样的型号:MC1413,不过现在好像不怎么见到这个型号了，但是管脚与2003完全兼容。、
往往有一些远距离的开关量信号需要传送到控制器，如果直接将这些信号接到单片机的/O
2)比较长的连接线路容易，力■■扰、■♦.感应电等，，♦经过离不可靠所以，君要光耦
要想打开6N136,需要比较大的电流，大致在15~20mA左右，才能发挥高速传输数据的作
用。如果对速率要求不高，其实TLP521-1也可以用，实际传输速率可以到19200波特率。
挑选光耦看使用场合，Up521-1是最常用的，也便宜，大致0.7~1元；要求隔离电压高的，
选用4N25/4N35,大致在3元左右；要求在通讯中高速传输数据的，选用6N136,大致在
愚记得南京工学院也就是现在的东南大学在80年代初期有一套《电子线本，是电子
专业的书籍，比较难懂；现在，即使是在电子专业的学生中，也应该降低了对三极管的哪些
复杂的参数的要求了吧；在实际使用时，即使是模拟电路、非线性电路，也都是集成电路了，
谁还使用三极管自己做呢？如果万一需要，现学也来得及。这套书很强的。编写人在那个年
学三极管这些参数很繁琐的，要是现在的非电子类的大学生或者大专生们还学这些玩意，我
好多学校都在扩招，很多学生念了4年下来，学了一堆过时的理论，跟实际的东西一点没有
接轨，不知道7407是干什么用得，不知道三极管的几个状态；我只能无线年下来，跟企业的需求还有一段距离，还需要从头来过；聪明的学生赶忙抓住机会去学
当单片机的口线时，三极管的be结不导通，ce结截止，输出的电压值为5V；
设计使用时大致算算，心里有个数；在电路板上试试，行的通，那就是它了可以测量Vee
常用的PNP三极管是2N5551,驱动40mA的LED（电压在24V）、蜂鸣器等均没有问题
实际上，已经有象7407、ULN2003可以取代三极管在数字电路中的作用；但是，有时是受
到PCB面积的制约，有时是为了降低成本，有时是因为布局方便，在1~2个输出点时，还
例如：驱动一个蜂鸣器；往往系统中的蜂鸣器跟其它驱动设备，继电器等，距离较远；这时,
这2种光电管在电子产品世界和电子技术应用杂志上都有大量的广告。随便找一本都有。我
所说的调理好的指的是内部已经加了限流电阻和输出的放大动电路了。它的特点是只有3
这种没有调理好的光电管在使用时，需要做一块小的电路板，在发光管加限流电阻，在光电
三极管的集电极加上拉电阻到5V,如下图所示：光电管工作框图1。但是，在使用中我发
觉，输出的信号不稳固，特别是在使用比较长的电缆传输到单片机的时候；究其原因，我认
为是由于反射或者对射的红外光落在光电三极管的靶面上，光强未能导致光电三极管深度饱
缆的干扰信号容易在线路上叠加的缘故；为了可靠工作，仿照达林顿管的结构，在光电三
极管的输出端加一个限流电阻接到NPN的B结，当无光的时候，2N5551饱和导通，输出
电压为0V；实际测量小于0.1V；当有光，甚至是弱光时，2N5551截至，输出电压为5V。
将3K电阻换成更大或更小的电阻，可以调整光电三极管的输出的灵敏度。具体工作过程
胆（左金右旦）电解电容使用电解质作为介质，但是，电极采用胆（左金右旦）金属。
电解电容主要是用来稳压和低频交流滤波的；高频滤波是使用磁片电容和独石电容。当电解
电容作为稳压时，接在整流桥和三端稳压器的输出端，起到稳固电压的作用。其工作机理相
当于一个水库，从上游来的带有波浪的水到了水库，就变的平滑了。但是，铝电解电容的电
解质随着时间的推移会干涸，所以在设计时需要留有余量，保证系统正常工作到它的寿命
有些远端供电的直流电源，接到电路板的输入端时，需要在电路板的电源输入端加一个大的
电解电容，通常可以是220U/25V,这样，这块电路板需要供电时，不是直接从电源处取，
而是从电容中取电，可以得到稳固的电流供给；但是，电解电容只能滤除低频的波动；对
于直流电源中的高频波动，可以加一个O.lu或O.Olu的独石电容或者磁片电容很多教科
书都指出，在每一个芯片的电源和地两端接一个O.lu或O.Olu的独石电容或者瓷片电容，解
决芯片的供电过程中，由于电路板的走线电感产生的电源开关噪声尖峰这种作用下的电容
层又一层缠绕，受到温度变化引起的涤纶的面积的变化的相对值要远远小于独石电容的介质
有些需要从单一电压产生其它的电压的芯片，如：max232,需要外接电容才能实现参见
金属外面加一个金属（铝材料）散热器，所以可以有10W以上的功率；在电子配套市场上
金属电阻通常是作为负载，或者作为小设备的室外加热器，如，在CCTV的一些解码器箱
电阻在电路中起到限流、分压等作为通常1/8W电阻已经完全可以满足使用但是，在作
为7段LED中，要考虑到LED的压降和供电电压之差，再考虑LED的最大电流，通常是
